氧化鋁空心球磚

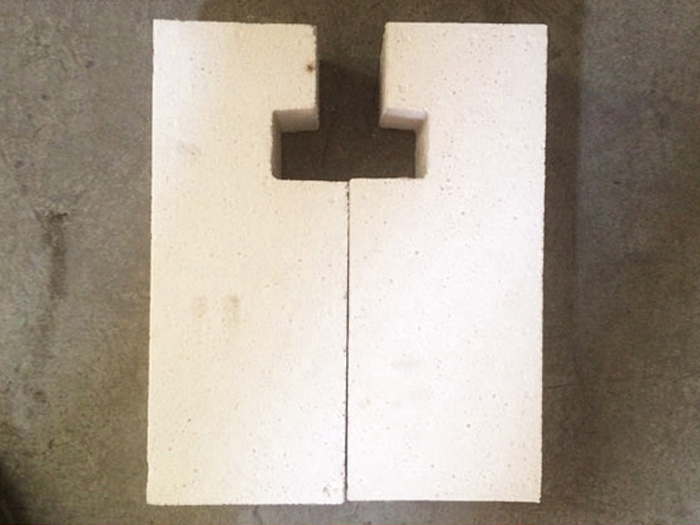

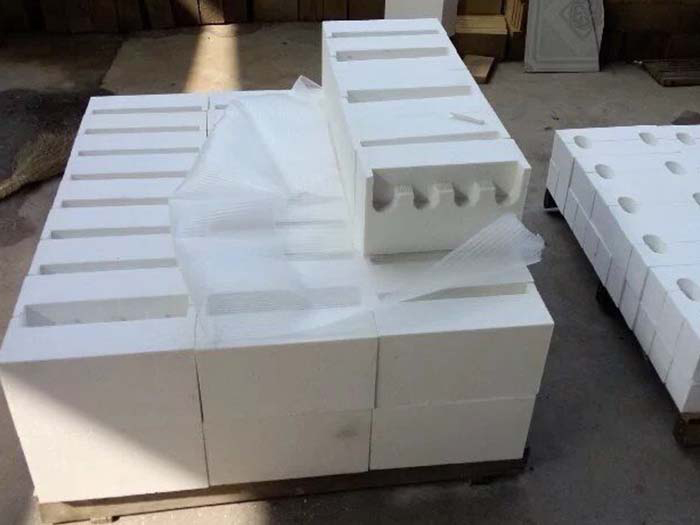

　　氧化鋁空心球磚以高純氧化鋁空心球為主要原料高溫燒結而成 .制品具有體積密度小,耐壓強度高,導熱系數低,使用溫度高等點.可廣泛用于合成氨液化爐,乙烯造氣爐等高溫窯爐的內襯,對腐蝕性氣體和熔渣有較強的抵抗能力,使用溫度在1800℃以下。

氧化鋁空心球磚，是由氧化鋁空心球和氧化鋁粉為主要原料，結合其他的結合劑，經過1750度高溫燒制而成。屬于溫材料節能保溫材料的一種。

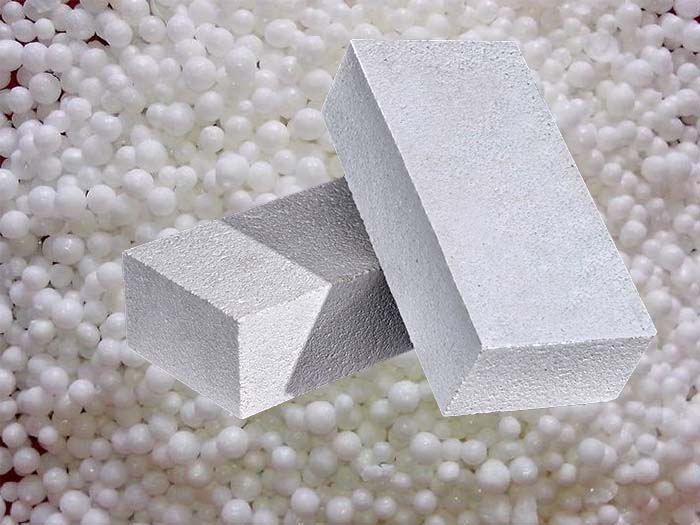

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。以氧化鋁空心球為主體，可制成各種形狀制品，高使用溫度1800℃，制品機械強度高，為一般輕質制品的數倍，而體積密度僅為剛玉制品的二分之一。在石化工業氣化爐、炭黑工業反應爐、冶金工業感應電爐等高溫、溫窯爐上得到廣泛應用，取得了十分滿意的節能效果。氧化鋁空心球及其制品是一種耐高溫、節能異的輕質耐火材料，在各種氣氛下使用都非常穩定。特別是于在1800℃的高溫窯爐上應用?？招那蚩捎糜谧龈邷亍馗魺崽盍?，高溫耐火混凝土輕質集料，高溫澆注料等?？招那虼u可用于高溫節能（ >30%）倒焰窯、梭式窯、鉬絲爐、鎢棒爐、感應爐、氮化爐等。對于減輕爐體重量，改造結構、節約材料、節省能源，均會取得明顯效果。

制造氧化鋁空心球磚的原料是各種尺寸的氧化鋁空心球，結合劑是硫酸鋁。

將工業氧化鋁經1500℃煅燒后用球磨機濕磨40h，經酸洗、水洗、干燥后制成細粉備用。其配料比如下:氧化鋁細粉30%，其余為Al2O3空心球。各種尺寸空心球所占比例為：>5mm1%，5~3mm12%，3~2mm25%，2~0.7mm32%，結合劑為20%Al2（SO4）3水溶液，加入量為5%，外加水3.6%。先將各種尺寸的空心球按比例干混，加入結合劑和水混合后再加入細粉。料混好后，用木模加壓振動成型。由于坯體強度低，先烘干，再脫模。燒成是在倒焰窯內進行的，燒成溫度為1800℃。

氧化鋁空心球磚的體積密度為1.4g/cm3，常溫耐壓強度6MPa，導熱系數0.9W/（m.K）。

氧化鋁空心球磚的參考理化指標如下：


鄭州榮盛耐材有限公司生產銷售各種耐火產品，我們將會為您提供質的耐火材料，如果您對氧化鋁空心球磚有需求，歡迎致電榮盛耐材有限公司，我們將會讓您體驗從材料選購到窯爐砌筑的一站式服務。榮盛耐材，您身邊的耐火材料！
