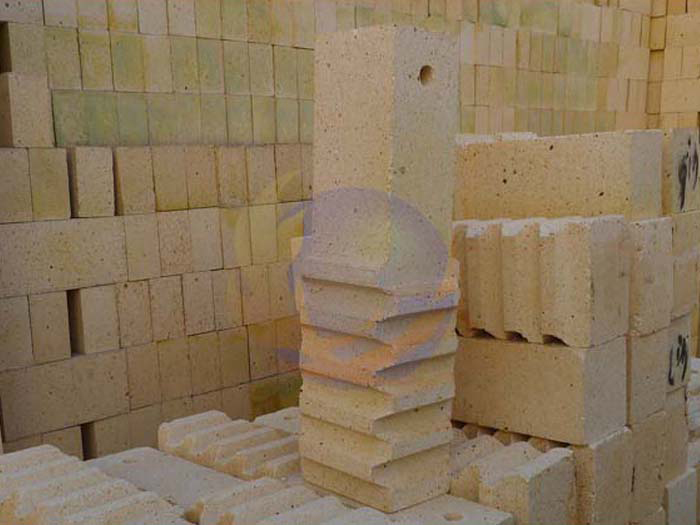

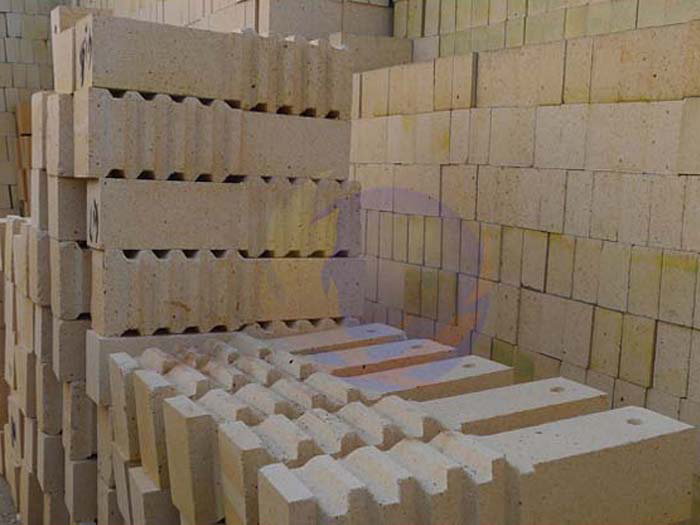

加熱爐錨固磚

　　錨固件分為機壓成型和澆筑成型，根據客戶要求可選用與爐襯澆注料基本相同的材質，經高溫燒結而成。該產品具有強度高、抗沖刷性能好，耐剝落性好，與爐襯澆注料膨脹基本一致。加熱爐錨固磚生產廠家為您推薦高鋁質錨固磚。

加熱爐錨固磚生產廠家生產銷售的高鋁質錨固磚是氧化鋁含量在48%以上的一種硅酸鋁質耐火材料。由礬土或其他氧化鋁含量較高的原料經成型和煅燒而成。熱穩定性高，耐火度在1700℃以上。抗渣性較好。

高鋁耐火磚的重要工作性質之一是在高溫下的結構強度，這一特性通常用荷重軟化變形溫度來評定。也測定其高溫蠕變性來反映其高溫結構強度。試驗結果表明，荷重軟化溫度隨Al2O3含量的增加而提高。

Al2O3含量在70%以下的高鋁耐火磚，荷重軟化溫度取決于莫來石晶相和液相間的數量比例，隨莫來石的數量增加而提高。液相的數量和性質對荷重軟化溫度有明顯的影響。因此，降低原料中雜質含量，有利于改善荷重軟化溫度及高溫蠕變性。

高溫機械性能不完全取決于高鋁磚內的Al2O3含量，更取決于形成的晶體形狀及玻璃相數量，組成與粘度。對高鋁磚進行的蠕變試驗或剛性模量和斷裂模量的研究表明，莫來石質磚高溫機械性能好于高Al2O3含量的磚。LZ-75牌號的高鋁磚，盡管形成大量的高耐火度的α-剛玉晶體，呈粒、柱狀，其微觀結構堅固性不亞于莫來石結構，但在應力作用下晶間少量的玻璃液使其產生滑移，引起結構變形、強度下降。莫來石質磚，如LZ-65、LZ-55牌號，主要是莫來石晶體，呈針狀，形成交叉網絡結構，玻璃相充填其間，能承受應力，不易變形，具有良好的高溫強度，尤其用硅線石族原料制的磚，原料純度高，經過燒成生成莫來石與SiO2除少量的SiO2與微量雜質形成玻璃相外，其余的SiO2生成方石英充填于莫來石晶間，在冷卻后產生膨脹。

鄭州榮盛耐材有限公司生產銷售耐火材料多年，多年的經驗使得我們更加，如果您對加熱爐錨固磚有需求，或是加熱爐錨固磚生產廠家有疑問，歡迎致電榮盛耐材有限公司，我們將會為您提供質的耐火材料和貼心的服務。
