鋁質(zhì)輕質(zhì)耐火磚

分類：輕質(zhì)耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產(chǎn)品詳情

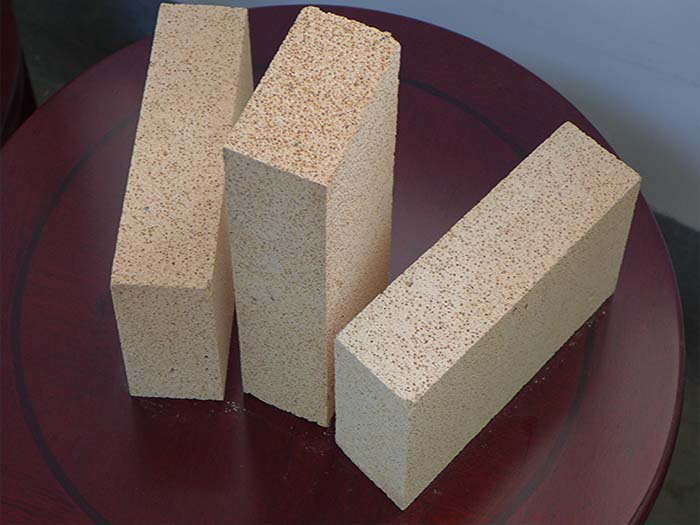

　　鋁質(zhì)輕質(zhì)隔熱磚有許多種類，榮盛耐材為您介紹輕質(zhì)高鋁磚以及氧化鋁空心球磚。這兩種產(chǎn)品的保溫隔熱性能異，應用于各大熱工設備，減少熱量流失，提高生產(chǎn)效率。

輕質(zhì)高鋁磚又稱高鋁隔熱磚氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.6～1.35g/cm3。氣孔率66%～73%，耐壓強度*MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

輕質(zhì)高鋁磚參考理化指標如下所示：

項目	指標
項目	LG-1.2	LG-1.0	LG-0.8	LG-0.7	LG-0.6	LG-0.5
Al₂O₃ %	≥48
Fe₂O₃ %	≤2
體積密度 g/cm³	≤1.2	≤1.0	≤0.8	≤0.7	≤0.6	≤0.5
常溫耐壓強度MPa	≥4.5	≥3.5	≥2.5	≥2.2	≥1.6	≥1.2
加熱線變化%	1400℃×12h ≤-2			1350℃×12h ≤-2		1250℃×12h ≤-2
導熱系數(shù) W/(m·K) 350±25℃	≤0.55	≤0.50	≤0.35	≤0.30	≤0.25	≤0.20

氧化鋁空心球是一種新型的高溫隔熱材料，它是用工業(yè)氧化鋁在電爐中熔煉吹制而成的，晶型為a-Al2O3微晶體。以氧化鋁空心球為主體，可制成各種形狀制品，高使用溫度1800℃，制品機械強度高，為一般輕質(zhì)制品的數(shù)倍，而體積密度僅為剛玉制品的二分之一。在石化工業(yè)氣化爐、炭黑工業(yè)反應爐、冶金工業(yè)感應電爐等高溫、溫窯爐上得到廣泛應用，取得了十分滿意的節(jié)能效果。

氧化鋁空心球磚參考理化指標如下所示：

項目	指標
項目	LQZ99-1.4	LQZ99-1.6	LQZ99-1.8	LQZ95-1.4	LQZ95-1.6	LQZ95-1.8	LQZ90-1.4	LQZ90-1.6	LQZ90-1.8
Al₂O₃ %	≥99			≥95			≥90
SiO₂ %	≤0.3			--			--
Fe₂O₃ %	≤0.2			≤0.2			≤0.2
體積密度 g/cm³	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9
常溫耐壓強度MPa	≥6	≥10	≥12	≥8	≥12	≥16	≥10	≥14	≥18
導熱系數(shù) W/(m·K) 熱面1000℃	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2
加熱線變化% 1600℃×3h	±0.3			±0.3			±0.3

輕質(zhì)隔熱耐火磚系內(nèi)部為多孔結構具有絕熱性能的定形塊狀隔熱耐火磚，其中以磚形制品的生產(chǎn)和應用為廣泛，故又稱為輕質(zhì)隔熱耐火磚。輕質(zhì)隔熱耐火磚通常按其材質(zhì)或制造所用原料進行分類和命名。例如，以粘土、硅質(zhì)和高鋁質(zhì)等原料制造的輕質(zhì)耐火磚分別稱為輕質(zhì)粘土磚、輕質(zhì)硅磚和輕質(zhì)高鋁磚等。下面列出了按制造輕質(zhì)耐火磚所用的原料和成分列出了輕質(zhì)隔熱耐火磚的種類和特點。

鄭州榮盛耐火材料有限公司專注生產(chǎn)耐火材料多年，我們有豐富的經(jīng)驗和質(zhì)的耐火材料，如果您對鋁質(zhì)輕質(zhì)耐火磚有需求，歡迎致電榮盛耐材，我公司會為您準備合理的采購方案，期待與您一起合作雙贏。

上一篇：輕質(zhì)粘土保溫磚1.5

下一篇：輕質(zhì)莫來石磚

相關產(chǎn)品Related products
